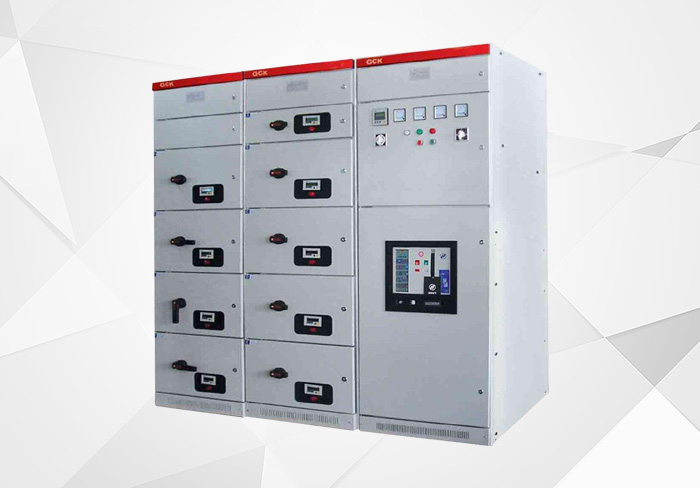

GCK低壓抽出式開關柜，是一種用標準模件由工廠組裝的組合式低壓成套開關設備，分為動力中心柜(Pc)、電動機控制中心柜(Mcc)和功率因數自動補柜。本開關柜符合lEC439—1《低壓成套開關設備和控制設備》、GB 7251《低壓成套開關設備和控制設備》、JB『T9661《低壓抽出式成套開關設備》等標準。

結構特征

本裝置的結構是組合裝配式的，其柜架由薄鋼板采用特殊工藝重壓成形的直枉，橫檔、特殊箱角、連接件、門和各種安裝板全部用螺釘緊固連接而成。該種結構免除了焊接變形和應力?？蚣芡庑纬叽绾土悴考庑纬叽缂伴_孔尺寸是按模數M=20mm變化的。零部件通用’l生高、適應’l生強，整個柜架挺直并具有足夠的機械強度。柜架分為母線室、電纜室、組件室三個部分。

GCL：柜架后半部為母線室和電纜室，柜后中部安裝水平母線，柜底安裝N線和PE線均通過高強度絕緣夾固定在柜架上，出線端已用母線引出，所以用尸接電纜十分方便，柜架前半部均為組件室。
